キーロックスイッチ 2ポジション, 14シリーズ, レイズド, 2 NO, ユニバーサル端子, 2 x 0.5 mm
- 14-414.036K
- 接点 材質
- スイッチング定格
- 端子
- スイッチング角度
- スイッチング動作
- スイッチング方式
- 接点構成
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- キーロックスイッチ
- シリーズ:
- 14シリーズ
前面
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
取付け
- デザイン:
- レイズド
- 取付け穴:
- Ø 22.5 mm
- 取付けタイプ:
- パネル実装
電気的特性
- スイッチング電圧とスイッチング電流:
- 42 VDCで100 mA
- 接点構成:
- 2 NO
- スイッチング定格:
- 42 V @ 0,1 A
機械的特性
- 端子:
- ユニバーサル端子, 2 x 0.5 mm
- 接点 材質:
- 金
- スイッチング動作:
- レスト (a) - オルタネイト
- スイッチング方式:
- ローレベルエレメント
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 90° 背面
- 締め付けトルク:
- フィキシングナット 最大 0.25 Nm
- 総重量:
- 0.03 kg
周辺条件
- IP前面保護等級:
- IP65
- 使用温度:
- - 25 °C ～ + 55 °C、ブロックとして取り付け、熱が自由に逃げることを確認
その他
- ハウジング 色:
- 黒
- 配線図:
この製品の共有と保存
ファイルをダウンロード
在庫0個 129.56 USD
カートに追加
お客様の製品構成は以下の通りです 1 COMPONENTS:
前面
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
取付け
- 取付けタイプ:
- パネル実装
電気的特性
- スイッチング電圧とスイッチング電流:
- 42 VDCで100 mA
- 接点:
- 2 NO
- スイッチング定格:
- 42 V @ 0,1 A
- 電気強度:
- 3000 VAC、 50 Hz、1分間、 全端子-アース間、 EN/IEC 61058-1に準拠
- 保護等級:
- ll
機械的特性
- 端子:
- ユニバーサル端子, 2 x 0.5 mm
- 接点 材質:
- 金
- スイッチング動作:
- レスト (a) - オルタネイト
- スイッチング方式:
- ローレベルエレメント
- スイッチングシステム:
- 電子回路の小電力のスイッチング用にデザインされた低レベルのスイッチングエレメントです。数μA/μVから100mA/42VAC/DCまでの負荷を、確実にスイッチングする機構を備えています。シングル ブレイク モーメンタリ 接点、ノーマルオープンまたはノーマルクローズとして、4つの独立した接点を持つ。2つのモーメンタリ接点/スイッチングエレメント；ノーマルオープンとノーマルクローズの組み合せが可能です。長寿命、極めて短い反発時間、安定した接触抵抗を特長。
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 90° 背面
- 機械的寿命:
- 操作回数100万回
- 操作力:
- 3 N ～ 4 N、接点数による
- 締め付けトルク:
- フィキシングナット 最大 0.25 Nm
- 端子詳細 1:
- ユニバーサル端子を使用することにより、プリント基板（PCB）に取り付けることができます。この端子は、はんだ端子やプラグイン端子としても使用することができます。これらの端子には、基板にはんだ付けすることでスイッチをプラグインすることができるプラグインベースもご用意しています。
- 電線断面図:
- 最大線径 1 mm 2本撚り線ケーブル 2 x 0.75 mm²の最大電線断面積
- 重量:
- 0.03 kg
周辺条件
- IP前面保護等級:
- IP65、DIN EN 60529に準拠
- 使用温度:
- - 25 °C ～ + 55 °C、ブロックとして取り付け、熱が自由に逃げることを確認
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- 最大 150 m / s²、パルス幅 11 ms、3 軸、（準正弦波 EN IEC 60068-27 準拠）
認証
- 準拠:
- 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, 丸形, アルミ地色, アルミニウム, アノダイズド, 2 NO, レスト (a) - オルタネイト, ユニバーサル端子, 2 x 0.5 mm, IP65、DIN EN 60529に準拠
- ハウジング 色:
- 黒
- ヒント:
- ロックナンバー 1001、ロックタイプ KABA
- スイッチングポジション:

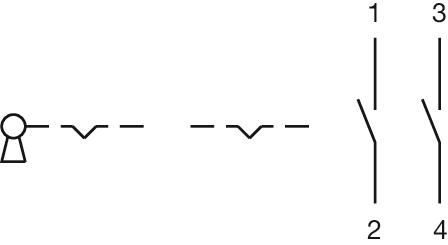

- 配線図:

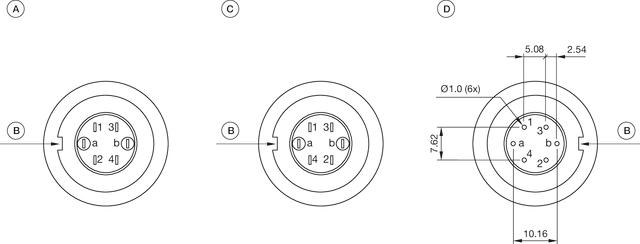

- コンポーネント レイアウト:
A = 端子（後部）
B = 逆回転阻止装置
C = ダイオードブロック

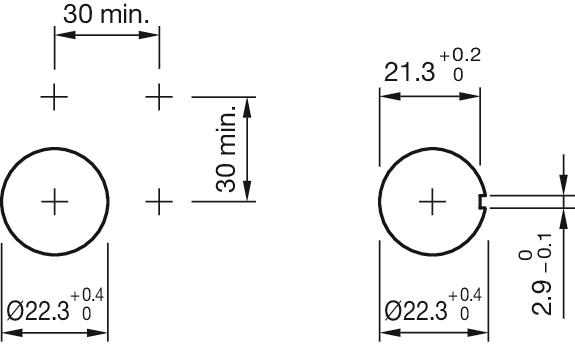

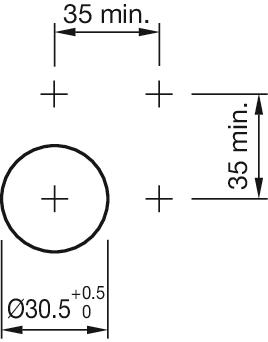

D = 穴あけプラン（コンポーネント側）- マウントカットアウト:

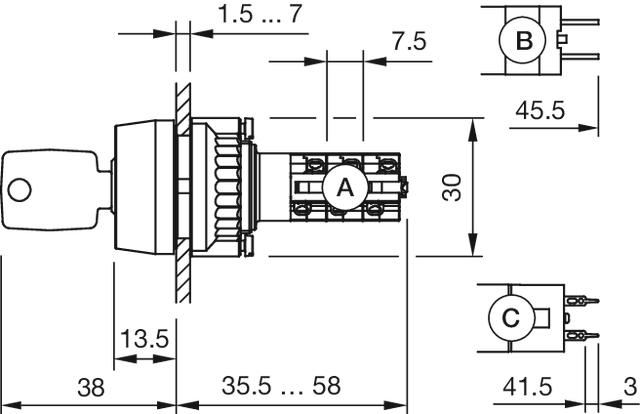

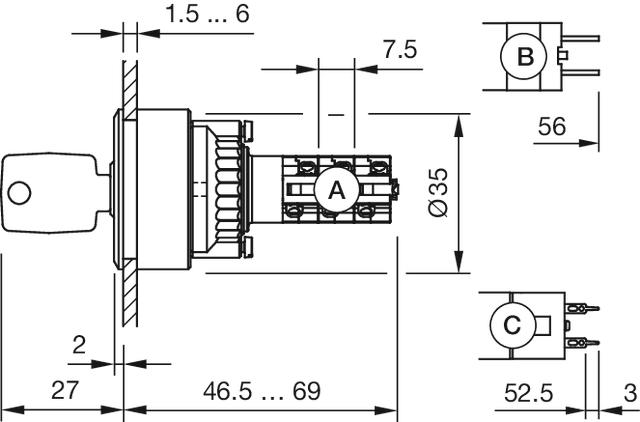

- 寸法図:
A = 半田端子
B = プラグイン端子 2.8 mm x 0.5 mm
C = ユニバーサル端子 2.0 mm x 0.5 mm
A = 半田端子
B = プラグイン端子 2.8 mm x 0.5 mm
C = ユニバーサル端子 2.0 mm x 0.5 mm
